Модуль датчика переменного тока 5A датчик перегрузки по току 12 В реле

Описание

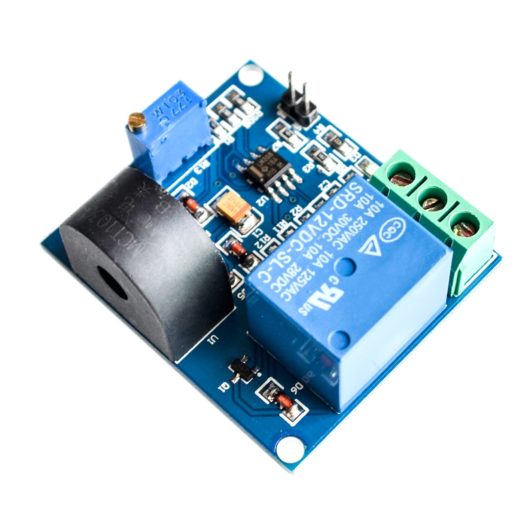

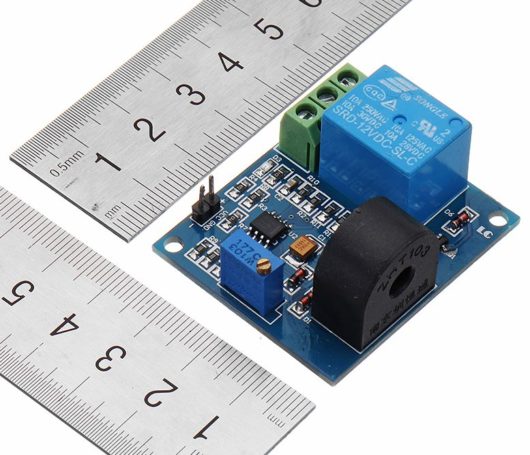

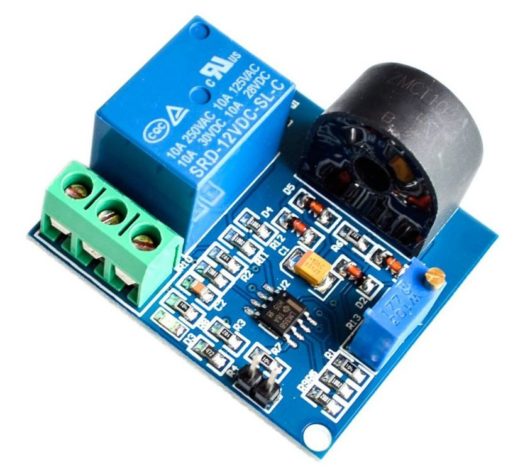

Модуль датчика переменного тока 5A датчик перегрузки по току 12 В реле

Применение:
Модуль защиты от перегрузки по току.
Датчик использует трансформатор тока для контроля силы переменного тока, при достижении установленной нагрузки выходного сигнала реле перегрузки по току в пределах 0-5A. Реле срабатывает при перегрузке, реле отпускается, а не перегружается.

можно использовать контакты реле COM, NC, NO для включения и выключения внешней цепи, чтобы обеспечить защиту от перегрузки по току.

• — уровень обнаружения силы тока можно изменять параметр вращая ручку потенциометра;
• — Можно установить значение критической точки для отключения/включения нагрузки

Характеристики:
Рабочее напряжение: DC5V
Рабочий ток: <20MA
Диапазон рабочих частот: 20 Гц ~ 400 Гц

подключение питание:

• VCC: рабочее напряжение положительное;
• GND: рабочее напряжение отрицательное;

контакты реле:

• NO: нормально разомкнутое, замыкается при срабатывании реле
• COM: общий, общий контакт реле;
• NC: нормально замкнутый, размыкается при срабатывании реле.

Ввод в эксплуатацию:
Установив потенциометр для установки точки максимальной токовой защиты, регулировка по часовой стрелке уменьшает ток обнаружения.
Как сильфоны:
1. Измерьте провод через трансформатор тока, подключите VCC и GND к источнику постоянного тока для питания модуля;
2. Отрегулируйте потенциометр, когда вы слышите звук вытягивания реле (можно измерить с помощью мультиметра COM и NO, включен ли он, если он подключен к реле, активирован), затем уменьшите или отключите ток, протекающий через если в это время реле отключается, когда была обнаружена точка защиты от перегрузки по току (для измерения мультиметром используйте COM и NC)
3. При уменьшении или отключении тока, протекающего через провод, реле не отпускается, по-прежнему необходимо будет продолжать регулировать потенциометр, чтобы найти точку защиты от перегрузки по току.

Примечание:

• Контролировать можно только переменный ток
• Для увеличения чувствительности при малых токах, сделайте более одного витка через сердечник(трансформатор тока)
