Модуль 8 – канальный двунаправленный конвертер логических уровней 3.3В/5В на ИС TXS0108E
8 – канальный двунаправленный конвертер логических уровней предназначен для согласования уровней напряжения ( например 3.3 В / 5 В) у сигнальных линий двух устройств. Он выполнен на микросхеме TXS0108E, которая автоматически определяет направление передачи сигнала.
Для разрешения или запрета передачи сигналов у преобразователя уровней имеется вход “OE “- если на него подан высокий уровень, соответствующий напряжению питания “VA”, то передача разрешена. Если на “OE ” – низкий уровень, то все сигнальные выходы находятся в высоко-импедансном состоянии.
Для гарантии чтобы во время включения и выключения питания устройства, выходы были в выключенном состоянии, нужно подтянуть вход “OE” через резистор к “GND”.
Напряжение питания “VA” должно быть в пределах 1.2 В – 3.6 B. Напряжение питания “VB” должно быть в пределах 1.65 В – 5.5 B. Напряжение питания “VA” должно быть меньше или равно “VB”.

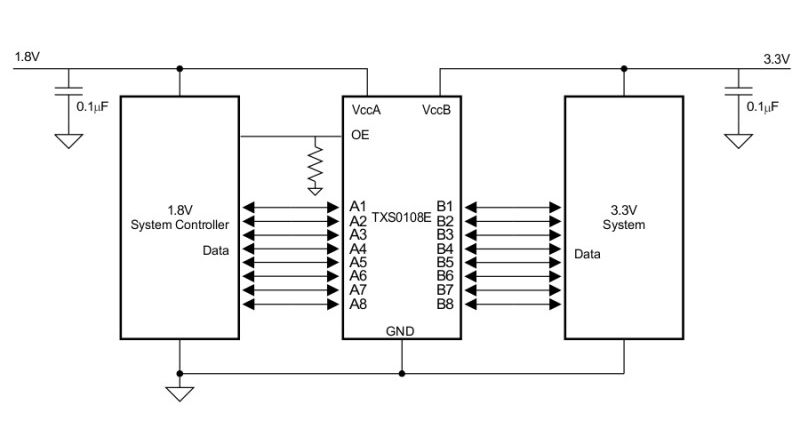

Подключение 8 – канального конвертера логических уровней:
- “VB”- плюс напряжения питания для стороны “B” (1.65 В – 5.5 B)
- B1….B8 – каналы для цифровых сигналов с более высоким напряжением (например 5 В)
- GND – общий провод (минус)
- VA – плюс напряжения питания для стороны “A” (1.2 В – 3.6 B)
- A1…..A8 – каналы для цифровых сигналов с более низким напряжением (например 3.3 В)
- OE – вход разрешающий работу конвертера (для этого на него подать высокий уровень соответствующий напряжению питания “VA”)
Технические характеристики:
- количество каналов: 8
- максимальная скорость передачи данных: 110 Mbps
- размеры: 27 x 16 мм
