Описание

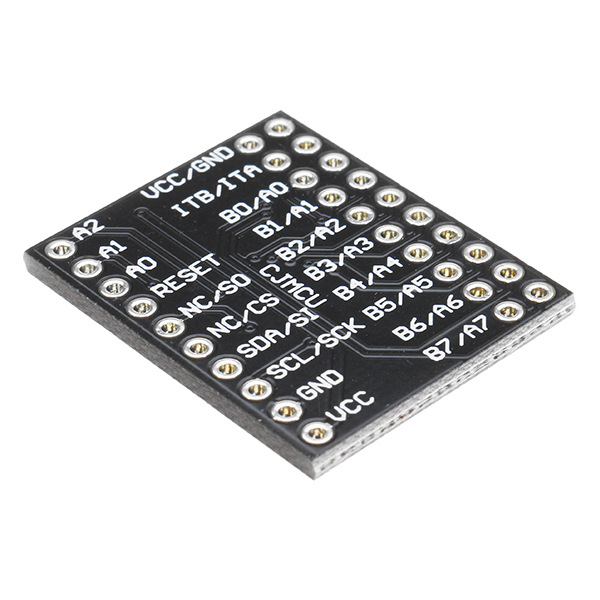

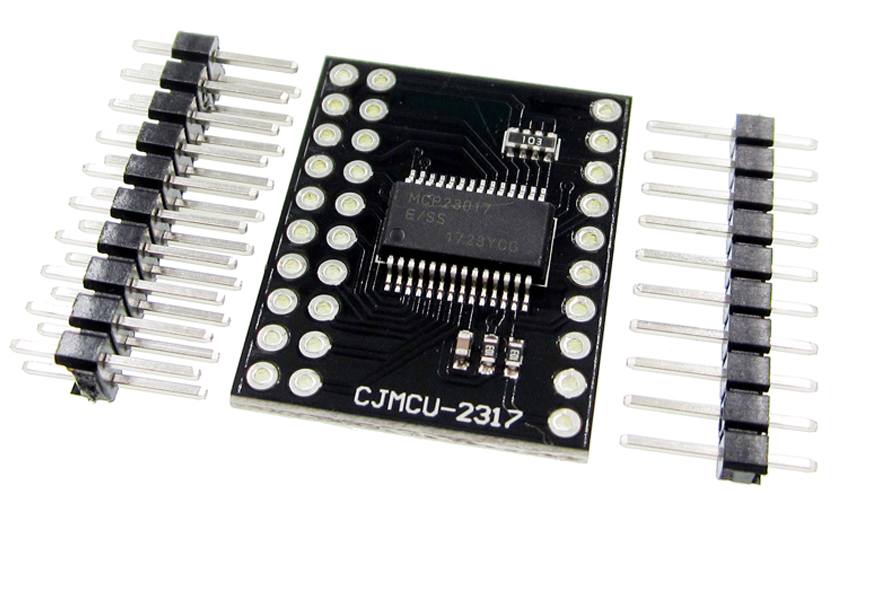

Модуль MCP23017
Сама микросхема:
Содержит управляющие входы шины I2C: SDA и SCL. VDD — вход питания, VSS — вход земли. A0-A2 — позволяют задать адрес микросхемы на шине I2C (если у вас планируется использовать несколько таких микросхем, либо иных устройств с пересекающимися адресами). Собственно, вновь получаемые пины представлены двумя портами по 8-выводов: GPA0-7 и GPB0-7, каждый пин может быть самостоятельно настроен на чтение или запись. Микросхема способна генерировать прерывание при изменении сигнала на одном из выводов порта, выходы прерываний: INTA и INTB. Вывод RESET позволяет сбросить микросхему в исходное состояние подачей низкого уровня, поэтому нужно его подтянуть к питанию. Со стороны контроллера выводы SDA и SCL следует подтянуть к питанию резисторами 4.7 кОм один раз, не нужно подтяжек каждому устройству подключаемому к шине I2C. Типовой вариант подключения выглядит следующим образом:
Подробная документация по микросхеме.
