PWM Преобразователь напряжения / Частотный модуль преобразователя напряжения обеспечивает преобразование от 0% до 100% до 0-10 В или от 0-10 В до 0-10 кГц. Это аналоговый преобразователь, предназначенный для использования с PLC и MCU для регулировки цифро-аналоговых сигналов и обеспечения питания.

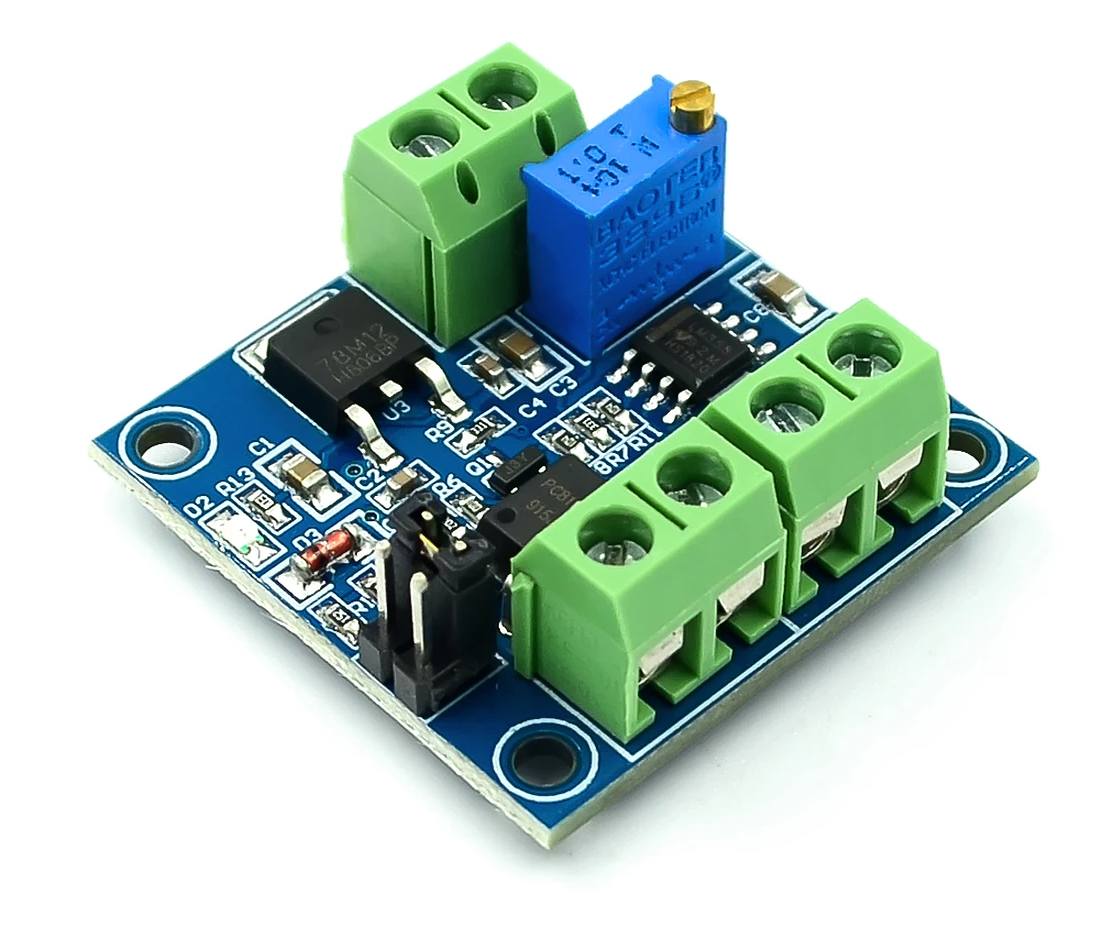

PWM в Напряжение модуль

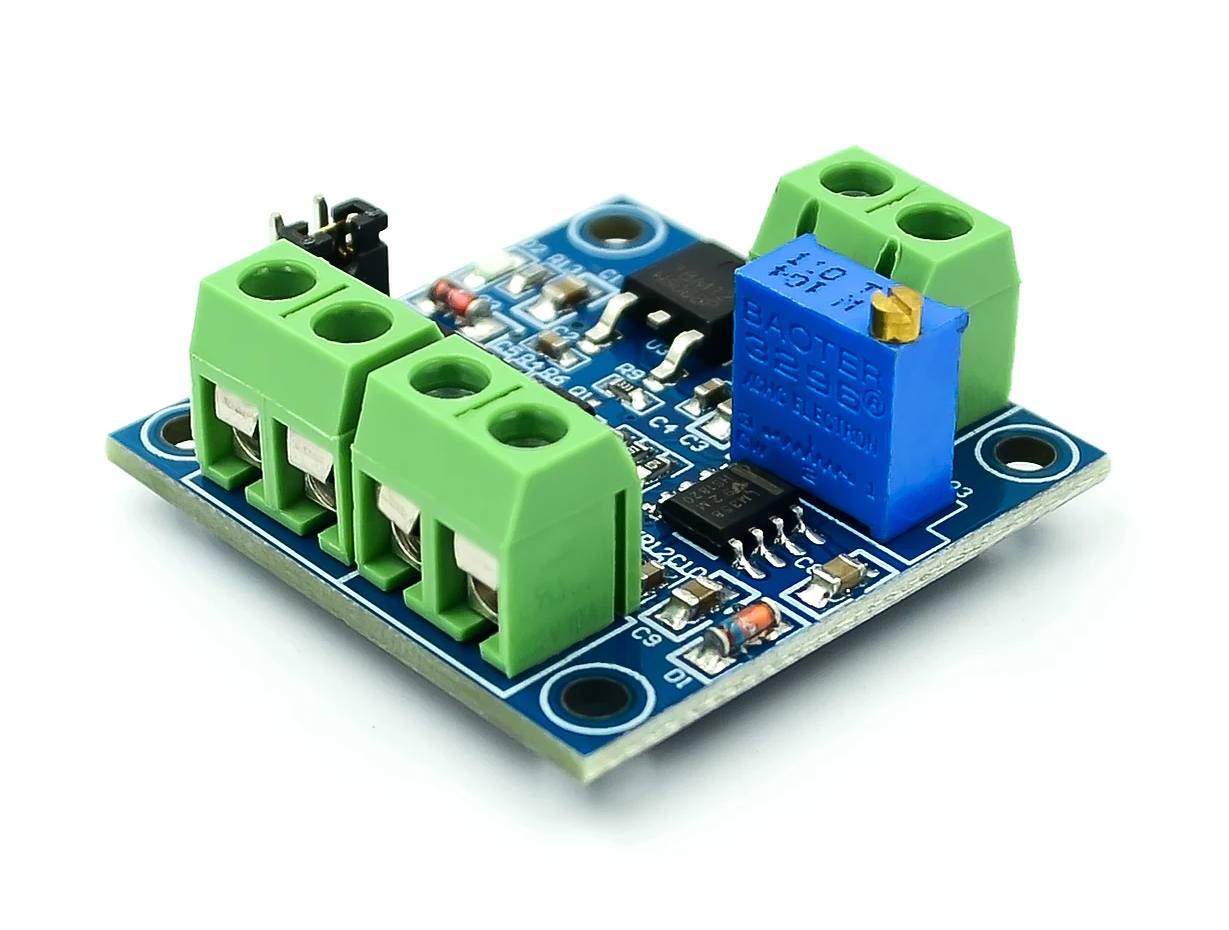

Модуль LC-LM358-PWM2V предназначен для преобразования цифровых сигналов PWM в аналоговые сигналы от 0 до 10 В. Он может служить сигнальным интерфейсом для ПЛК или других устройств промышленного управления. Выходное напряжение модуля регулируется путем изменения коэффициента заполнения сигнала PWM. Модуль отличается малыми размерами и удобством использования.

Основные характеристики:

• Встроенный MCU.
• Простота настройки с помощью потенциометра.
• Возможность выбора диапазона входного уровня PWM.
• Компактные размеры для удобства транспортировки и монтажа.

Технические параметры:

• Рабочее напряжение: от 12 В до 30 В постоянного тока.
• Диапазон частот приема PWM: от 1 кГц до 3 кГц.
• Диапазон входного уровня сигнала PWM: от 4,5 В до 10 В.
• Диапазон преобразования: от 0% до 100% PWM в 0-10 В.
• Допустимая погрешность: ±5%.

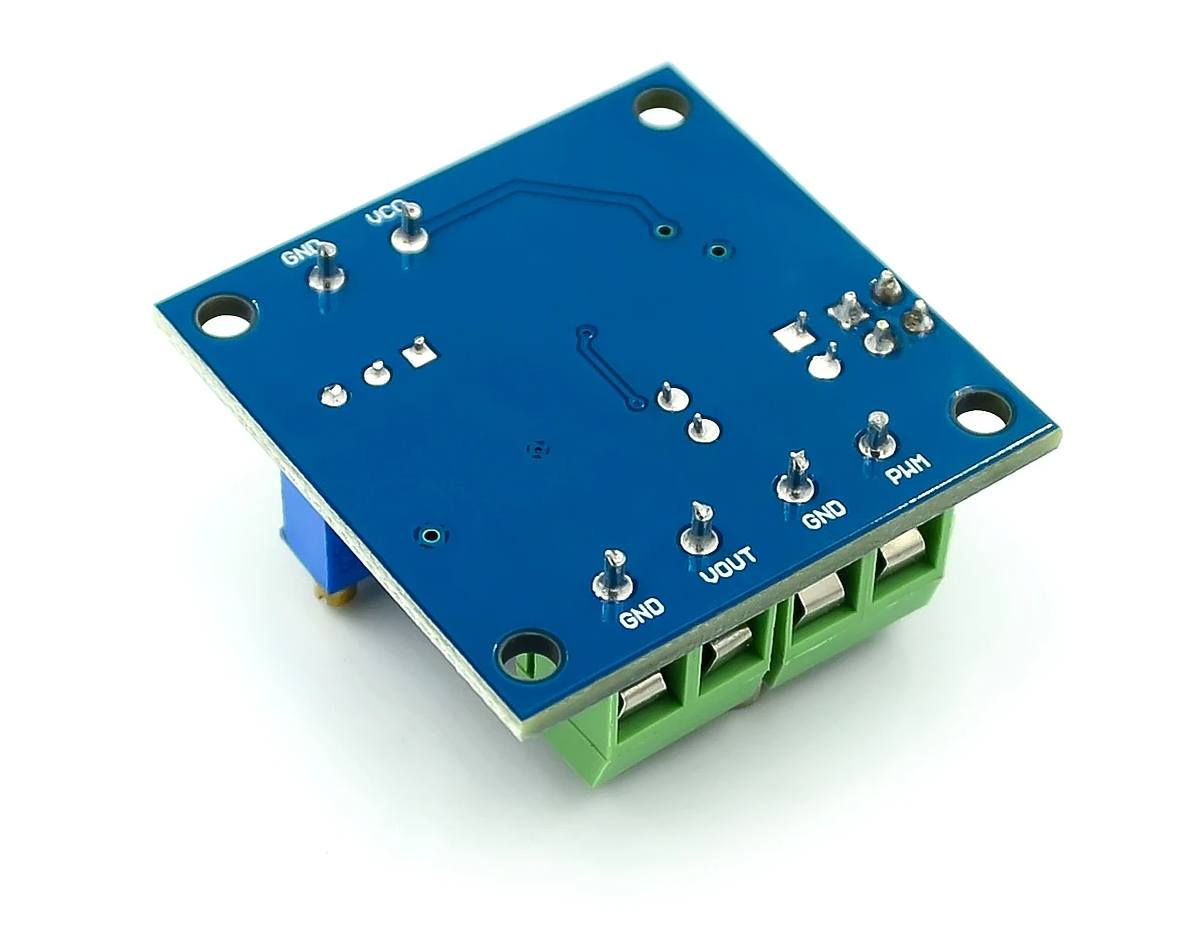

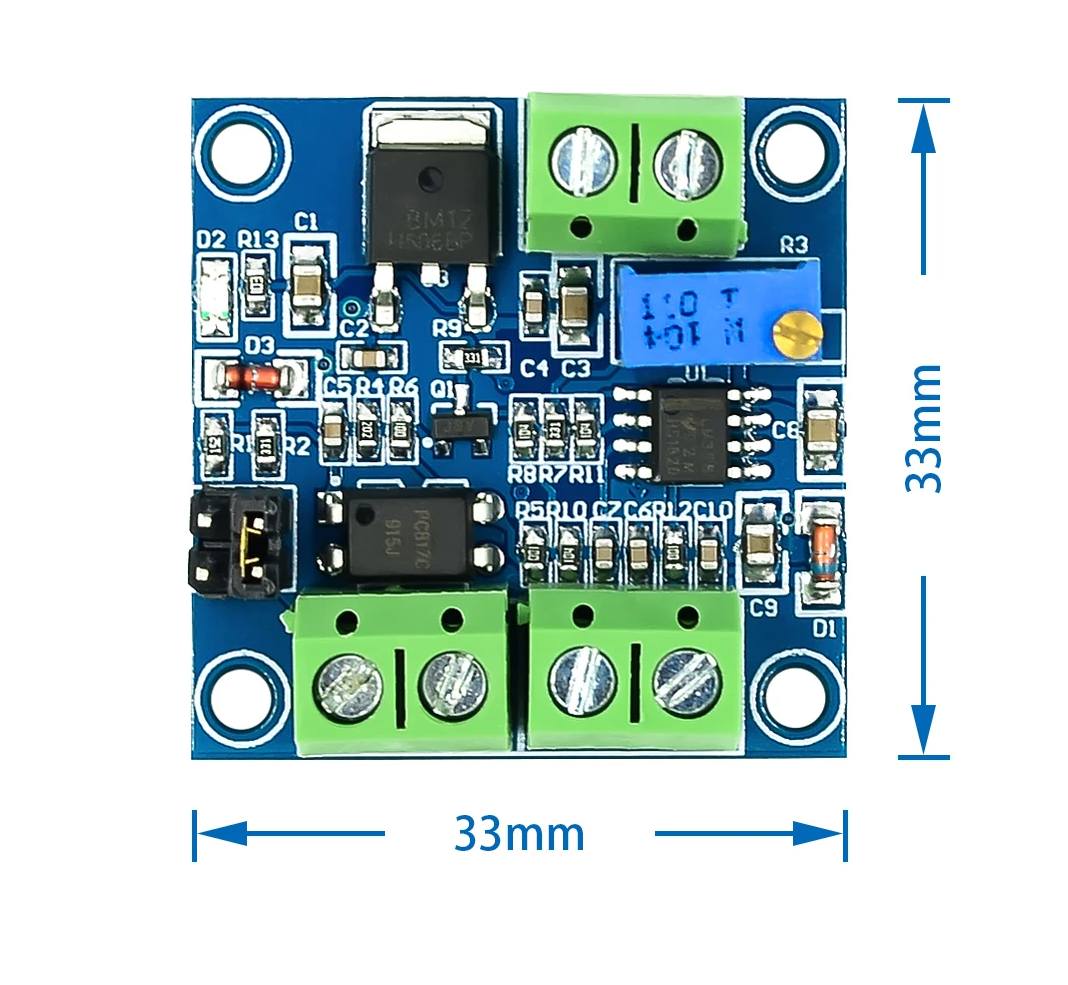

Аппаратный интерфейс:

• VCC: 12 В — 30 В постоянного тока.
• GND: Заземление.
• PWM: Входной положительный сигнал PWM.
• VOUT: Выходное напряжение от 0 до 10 В.
• GND: Заземление выходного напряжения.

Инструкции по использованию:

Перед началом работы убедитесь, что при отсутствии входного сигнала выходное напряжение равно 0 В. Для калибровки подайте на вход 50% сигнал PWM и отрегулируйте выходное напряжение до 5 В с помощью потенциометра. При изменении частоты может потребоваться повторная калибровка.

Напряжение в Частоту модуль

Модуль LM331_V2F преобразует входное напряжение от 0 до 10 В в частотные импульсы от 0 до 10 кГц.

Основные особенности:

• Преобразование входного напряжения в выходной частотный сигнал.
• Настройка выходного сигнала с помощью потенциометра.

Технические параметры:

• Рабочее напряжение: от 13,5 В до 30 В.
• Диапазон входного напряжения: от 0 до 10 В.
• Диапазон выходной частоты: от 0 до 10 кГц.

Инструкции по использованию:

Для калибровки соответствия между входным напряжением и выходной частотой используйте потенциометр. При необходимости проведите повторную калибровку при изменении частоты.
