Описание

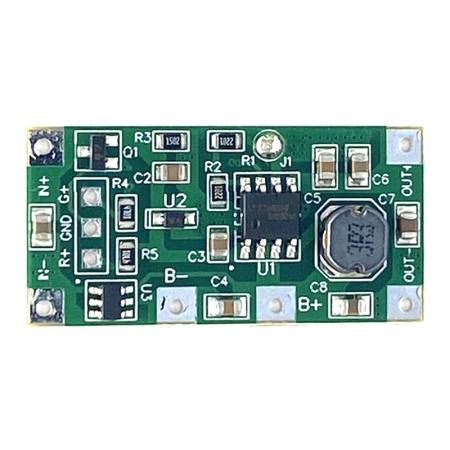

Модуль UPS 5V 1A 3.7V

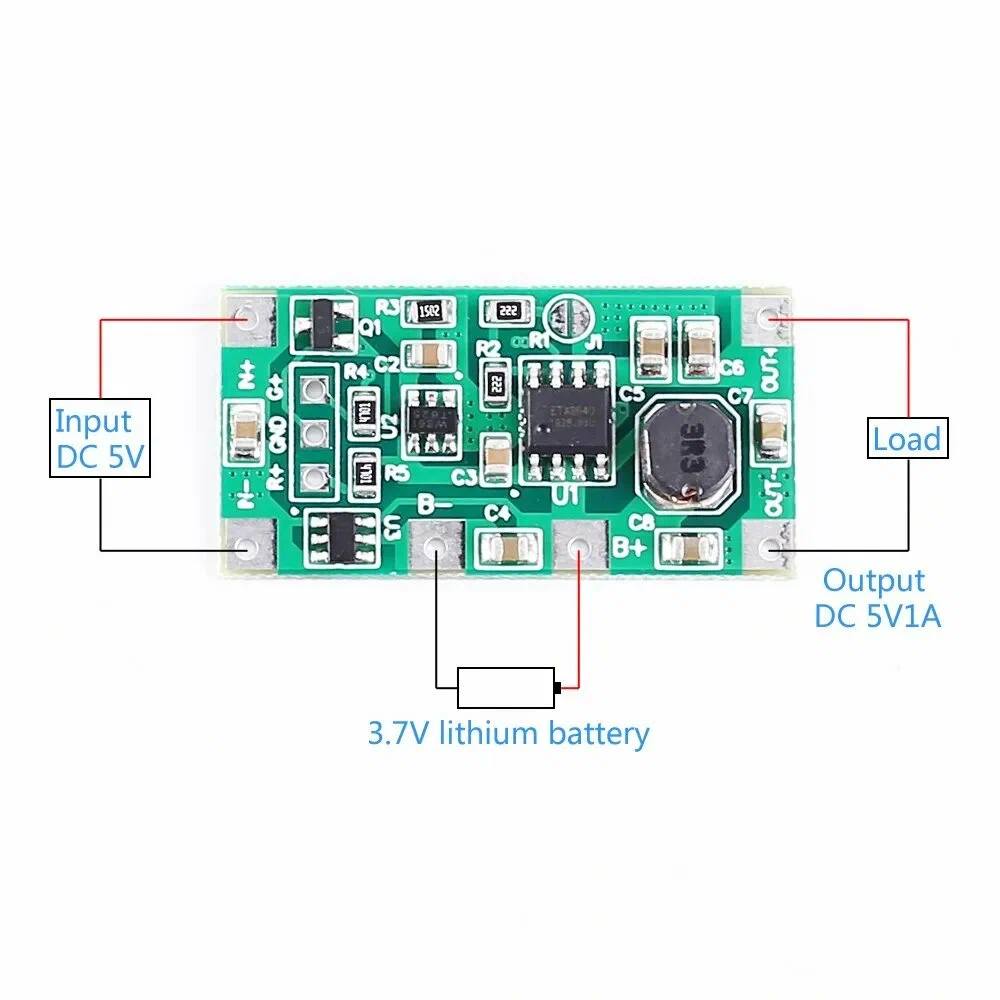

вход: IN + вход положительный, IN- вход отрицательный,
вывход: OUT + выход положительный, OUT- выход отрицательный,
Батарея: B + подключена к положительному полюсу батареи, B- подключена к отрицательному полюсу батареи,
световой индикатор (его необходимо добавить самостоятельно): R+ — рабочее состояние внешнего источника питания, G+ — индикатор емкости аккумулятора, а емкость аккумулятора отображается частотой мигания. Чем быстрее мигает, тем больше емкость аккумулятора, и он автоматически выключается, когда не заряжен.
Описание перемычки (J1): используется для настройки мощности внешнего источника питания, по умолчанию используется короткое замыкание перемычки, ток внешнего источника питания должен быть больше 1А; когда ток внешнего источника питания меньше 1А, перемычку необходимо отсоединить и переключить на ток 0,5 А что касается источника питания, то предпочтительно подается питание на нагрузку, а оставшийся ток передается на аккумулятор для зарядки.
