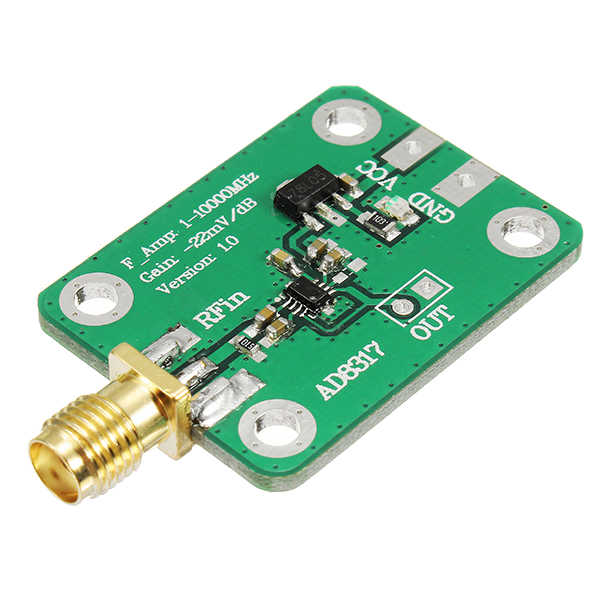

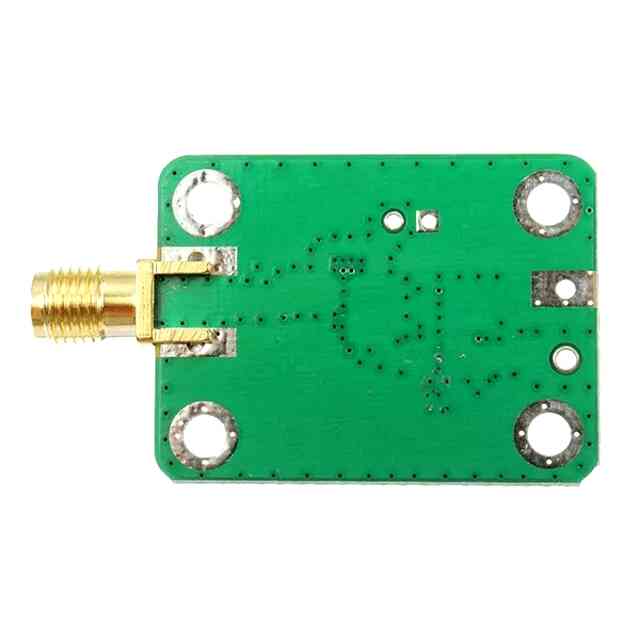

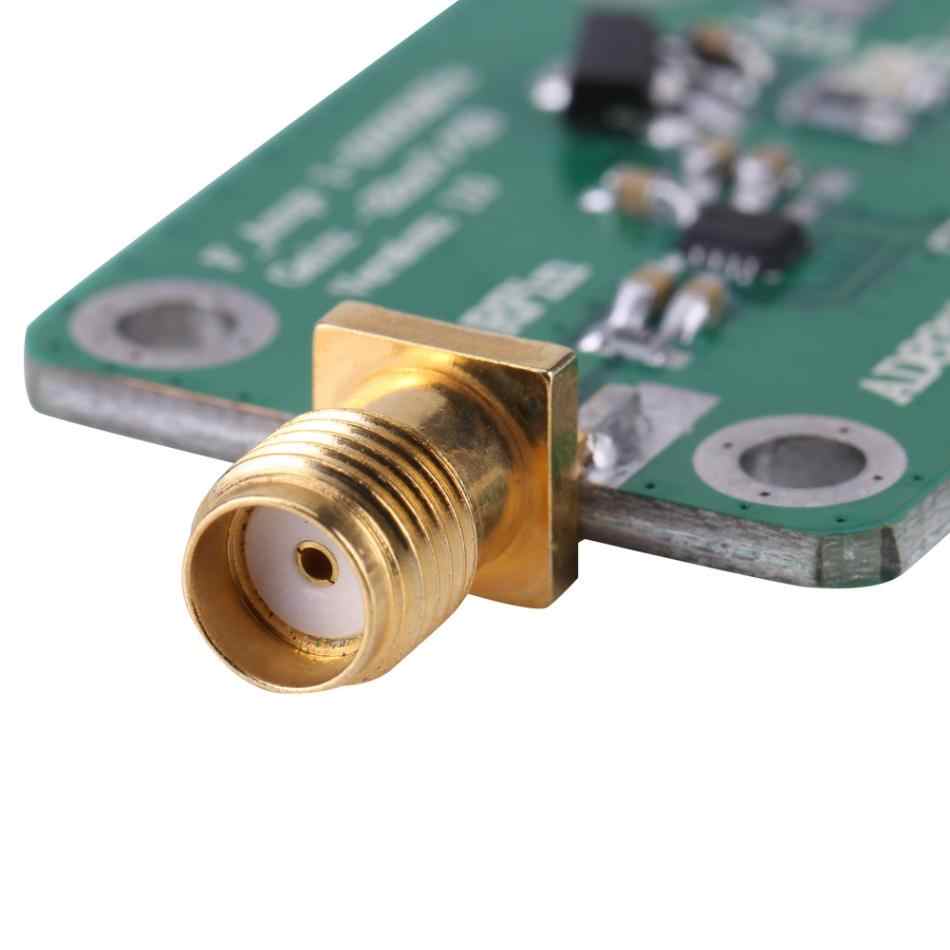

Модуль логарифмического детектора на AD8317
Модуль разработан с использованием чипа AD8317 компании ADI и используется для определения мощности радиочастотного сигнала. Диапазон частот обнаружения 1M — 10GHz, может определять мощность в диапазоне от -55dBm до -0dBm от радиочастотного сигнала, так что радиочастотный сигнал Преобразуется в выход постоянного напряжения. Чем больше амплитуда или мощность радиочастотного сигнала, тем выше выходное напряжение и выходное напряжение прямо пропорциональны логарифму амплитуды входного сигнала, тем самым расширяя динамический диапазон обнаруженного сигнала, который колеблется от 55 дБ.
Он может широко использоваться при обнаружении радиочастотного сигнала, измерении мощности сигнала, определении напряженности поля окружающей среды. Он также может использоваться как часть автоматического регулирования усиления и автоматического контроля уровня.
Технические индикаторы:
Рабочая частота: 1M-10000MHz
Измерительная мощность: от -55dBm до -0dBm
Выходное напряжение: 0,33-1,65 В
Наклон обнаружения: -22 мВ / дБм (типичный)
Входное сопротивление: 50 Ом
Напряжение питания: 7-15 В Источник: https://vam-na-dom.ru/p/437363282-ad8317-radio-chastotnyy-logarifmicheskiy-detektor-moshchnostyu-1-m-10000-mgc/
