Описание
Модуль контроллера DC бесщеточного трехфазного двигателя 200 Вт PWM с датчиками Холла Dropship
Технология DFN BLDC, напряжение 12-30 в, высокая мощность, 200 Вт, трехфазный бесщеточный постоянного тока с контроллером холла, поддержка аналогового управления PLC 0-5 В, поддержка управления ШИМ до 0-5 В, подходит только для контроллера постоянного тока с электрическим углом 120 градусов с датчиками холла.
Характеристики материнской платы:
Модель: XY-BLDC
Рабочее напряжение: 12-30 в
Максимальный ток: Номинальный 7А, пиковое значение 10А
Максимальная мощность: 200 Вт
Защита от перегрузки по току: Да
Положительный и отрицательный: Да
Тормоз: да
Управление скоростью PWM: Да
Аналоговый контроль скорости: Да

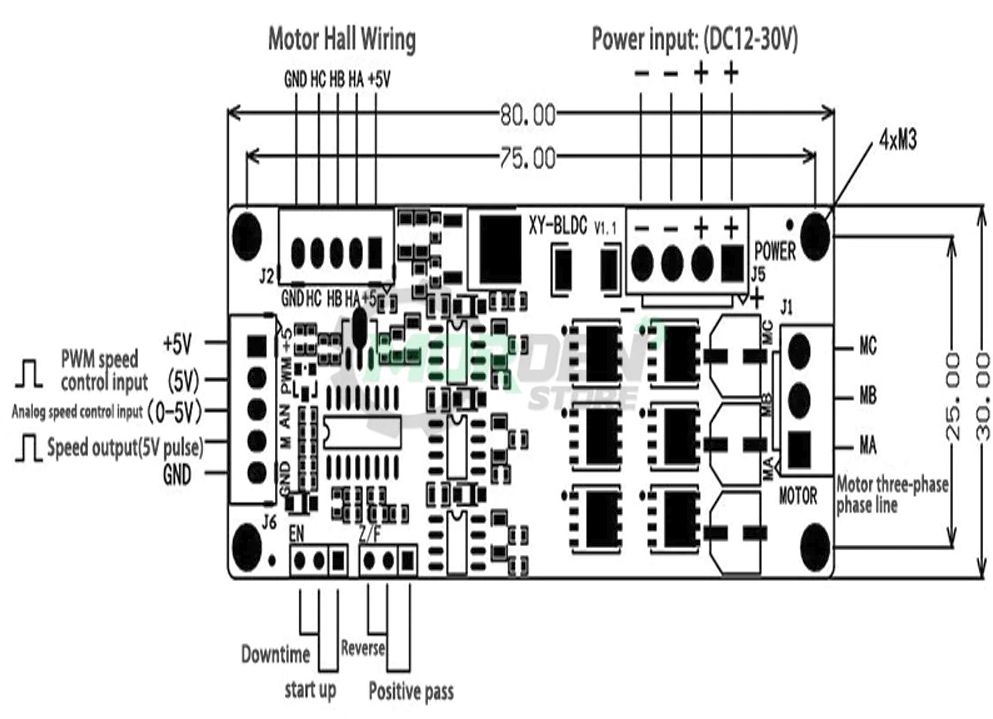

Размер продукта: длина 80 мм * ширина 30 мм * Высота 10 мм
Описание входного внешнего сигнала:
- При входе внешнего ШИМ-сигнала амплитуда составит 5 В, Рекомендуемая Частота ШИМ-1K-10 кгц.
- Для аналогового входа вы можете использовать внешний потенциометр 5 В, GND (сопротивление 10 к-100 кОм) для регулировки скорости, или вы можете вводить аналоговый (0-5 В) внешне, но его необходимо подключить к GND на плате.
- Для управления прямым и обратным вращением двигатель должен прекратить вращение, а затем выполнить прямую и обратную работу. Категорически запрещено изменять направление во время вращения двигателя, что приведет к повреждению печатной платы.
- 5 В, GND материнская плата питается 5 В (питание может быть подано внешне, ток не превышает 10 мА)
- Выход скоростного импульсного сигнала, амплитуда составляет 5 В, каждый импульс представляет один оборот двигателя.
