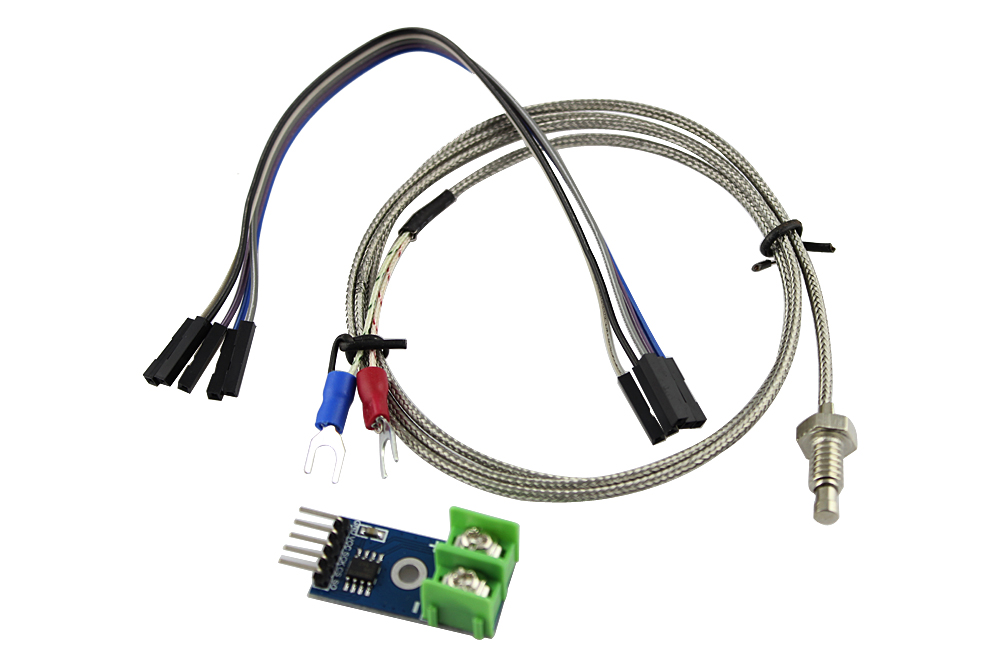

Модуль датчика температуры MAX6675 K-type

Описание

Модуль датчика температуры MAX6675 K-type

Диапазон 0-800 С

MAX6675 Преобразователь сигнала термопары K-типа в цифру с компенсацией холодного спая (от 0°C до 1024°C) Отличительные особенности: Компенсация холодного спая Простой, совместимый с SPI, последовательный интерфейс 12-разрядное разрешение (0,25°C) Обнаружение отсоединения термопары Основные параметры Тип прибора Интерфейс Точность, ±°C Напряжение питания, В Диапазон рабочих температур, °C Установка границ диапазона Разрешение разрядов Корпус MAX6675 3-проводный SPI 2 3,0…5,5 -20…85 Нет 12 SO8 Типовая схема включения: Области применения: Промышленные применения Электро- и радиоаппаратура Средства управления нагреванием, вентиляцией и кондиционированием воздуха — HVAC Автомобилестроение

Схема подключения

Для подачи питания и земли будем использовать 5й и 6й контакты на плате Arduino.



Скетч

Для работы понадобится библиотека MAX6675

#include "max6675.h"

int thermoDO = 2;  //он же SO
int thermoCS = 3;
int thermoCLK = 4;  //он же SCK

MAX6675 thermocouple(thermoCLK, thermoCS, thermoDO);

int vccPin = 5;  //пин для питания
int gndPin = 6;  //пин для земли

void setup() {
  Serial.begin(9600);
  //активируем питание и землю
  pinMode(vccPin, OUTPUT); digitalWrite(vccPin, HIGH);
  pinMode(gndPin, OUTPUT); digitalWrite(gndPin, LOW);
  Serial.println("MAX6675 test");
  //ждем стабилизации чипа MAX
  delay(500);
}

void loop() {
  //Выводим показания в монитор порта
  Serial.print("C = ");
  Serial.print(thermocouple.readCelsius());
  Serial.print(";   F = ");
  Serial.println(thermocouple.readFahrenheit());
  delay(300);
}
